由于振动筛设备各点的速度是周期性变化的，故考虑水平、垂直方向的速度最大值。沿筛面长度方向上，从进料端开始，物料运动速度为递减状态。筛箱上各点沿筛面的水平分 速度变化完全相同，具有相同的幅值和相同的相位，这保证了物料颗粒的正常输送；在垂直于筛面的分速度在进料端最大，逐渐递减，可以保证在进料端物料有足够 的大的速度起跳，使进料端粒度分布较广泛的物料有足够的能量向前运动，均匀分层，而筛体中部有较稳定的料流速度，物料透筛概率增大，从而提高了筛分效率。

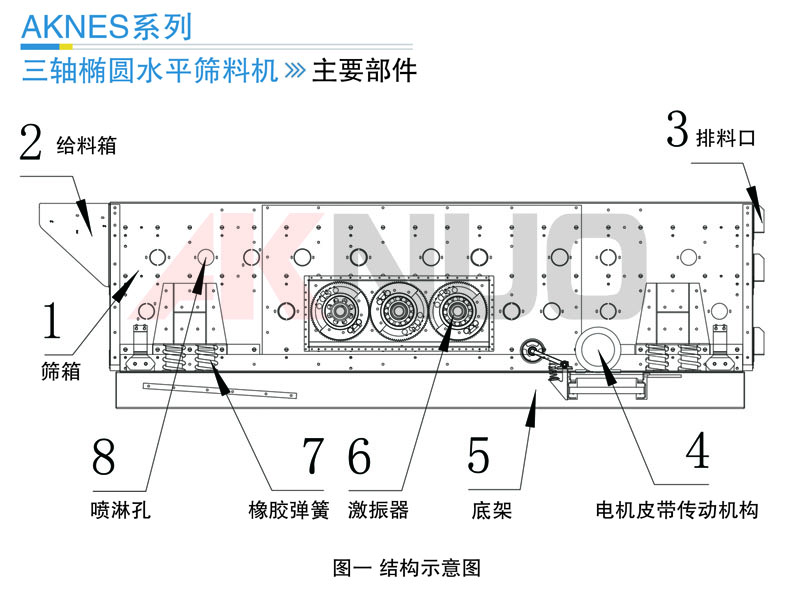

　　图一所示的振动筛是有三层筛网的三轴椭圆振动筛，主要由底架、筛箱、激振器、电机皮带传动机构，筛网，给排料装置，和像胶弹簧组成。激振器设置在筛箱一侧的质心位置处，由三根并列的振动轴级成，每一根轴上装有速比为1的互相啮合的齿轮；在每一个齿轮上装有偏心重量相等、偏心半径相同的配重盘，配重盘与齿轮的相对位置可以改变，通过螺栓定位孔定位并固定在齿轮上；定位孔每间隔5°设一个，保证振动方向从30°-60°的调整。在配重盘上镶有数个重量相等的可调整的配重柱。激振器皮带轮是偏心的。在筛箱的侧板上设置有喷淋孔，可对物料进行水洗筛分。

　　在初始装配时，三根轴上的偏心质量设计成如图中3中的b图所示的位置。由于重力的作用，偏心质量所产生的合力矩为零，装配后的偏心块的位置如图3中的a所示自然静止的位置。

　　当三轴上的偏心质量运动到如图3中的C所示的方向位置时，偏心质量所产生的激振力为最小。其中两个轴偏心质量产生的离心力互相抵消（椭圆短轴方向），只有一个轴的偏心质量产生的离心力起作用。当三轴上的偏心质量运动到如图3中的d所示的方向位置时，由于三轴的偏心质量位于相同的方向，所以产生的激振力为最大（椭圆长轴方向）。
